Jedes Netzteil wird über das Keweisi Messgerät mit dem elektronischen Lastwiderstand (USB) verbunden. Alle Messungen werden in 0,25A Schritten durchgeführt, bis die Spannung auf unter 95% der Nennspannung absinkt. Hat das Netzteil mehrere Ausgänge und ist über einen USB Anschluss nicht die Maximalleistung abrufbar, wird die Last auf mehrere Ausgänge verteilt.

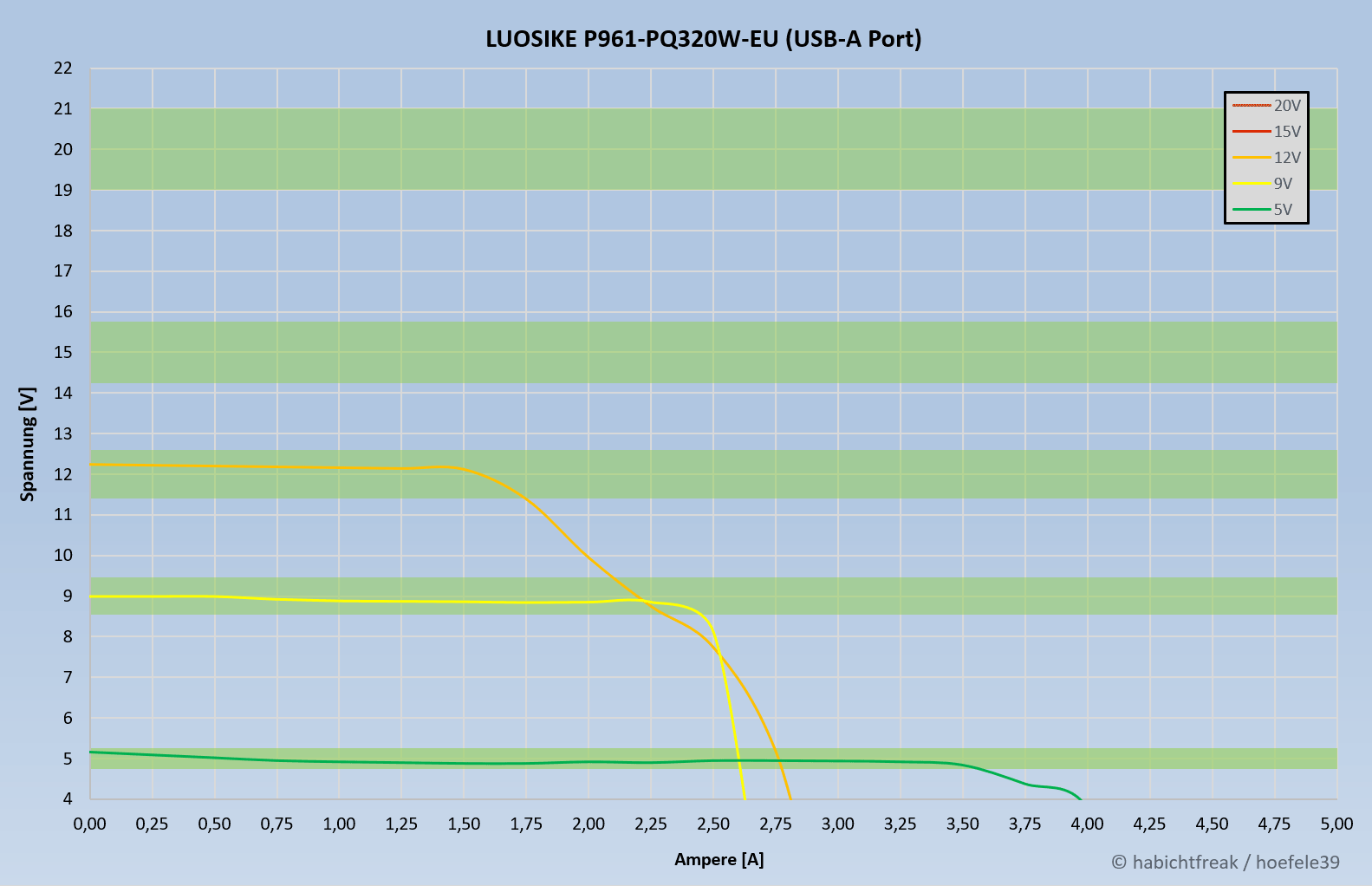

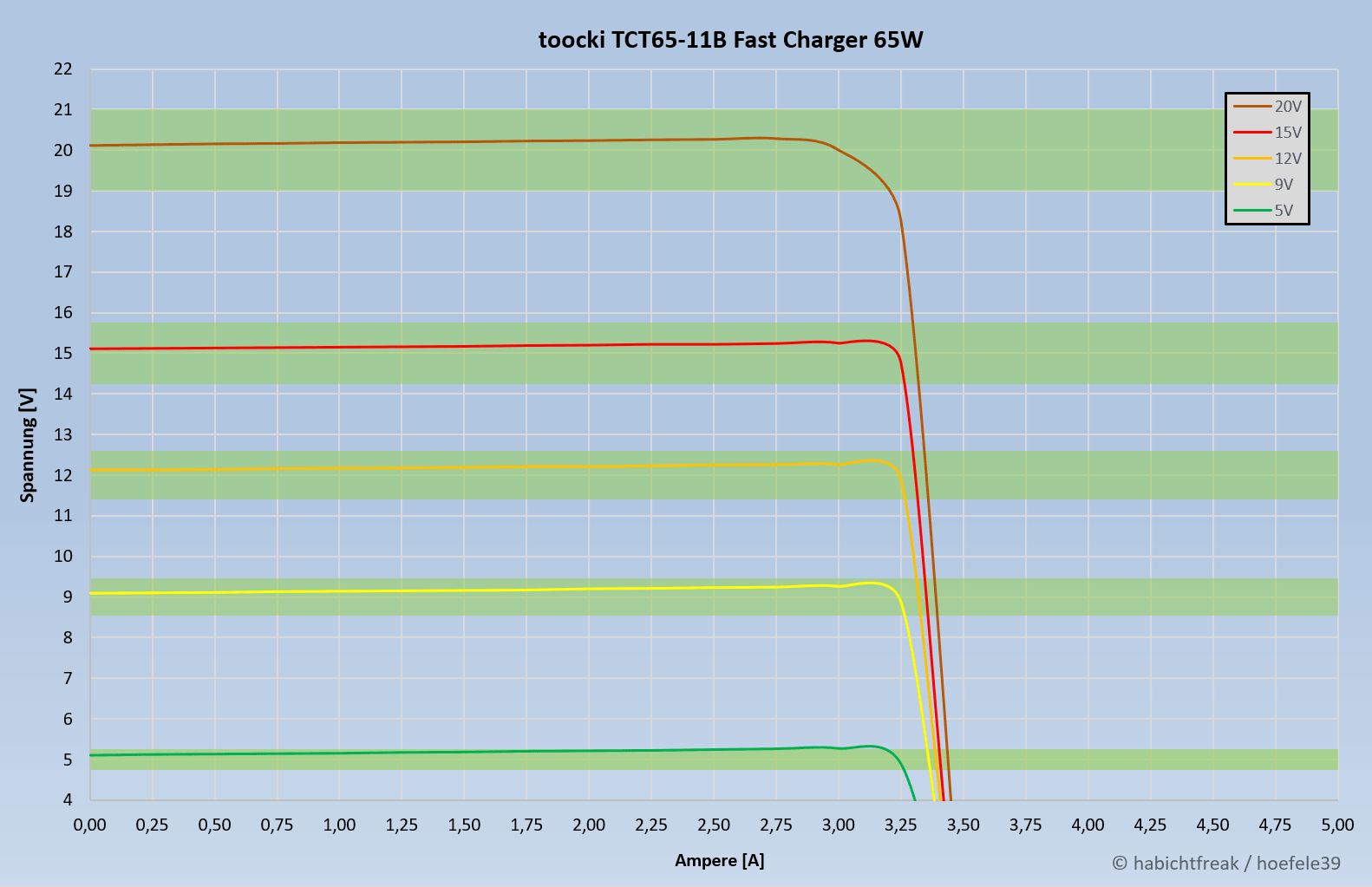

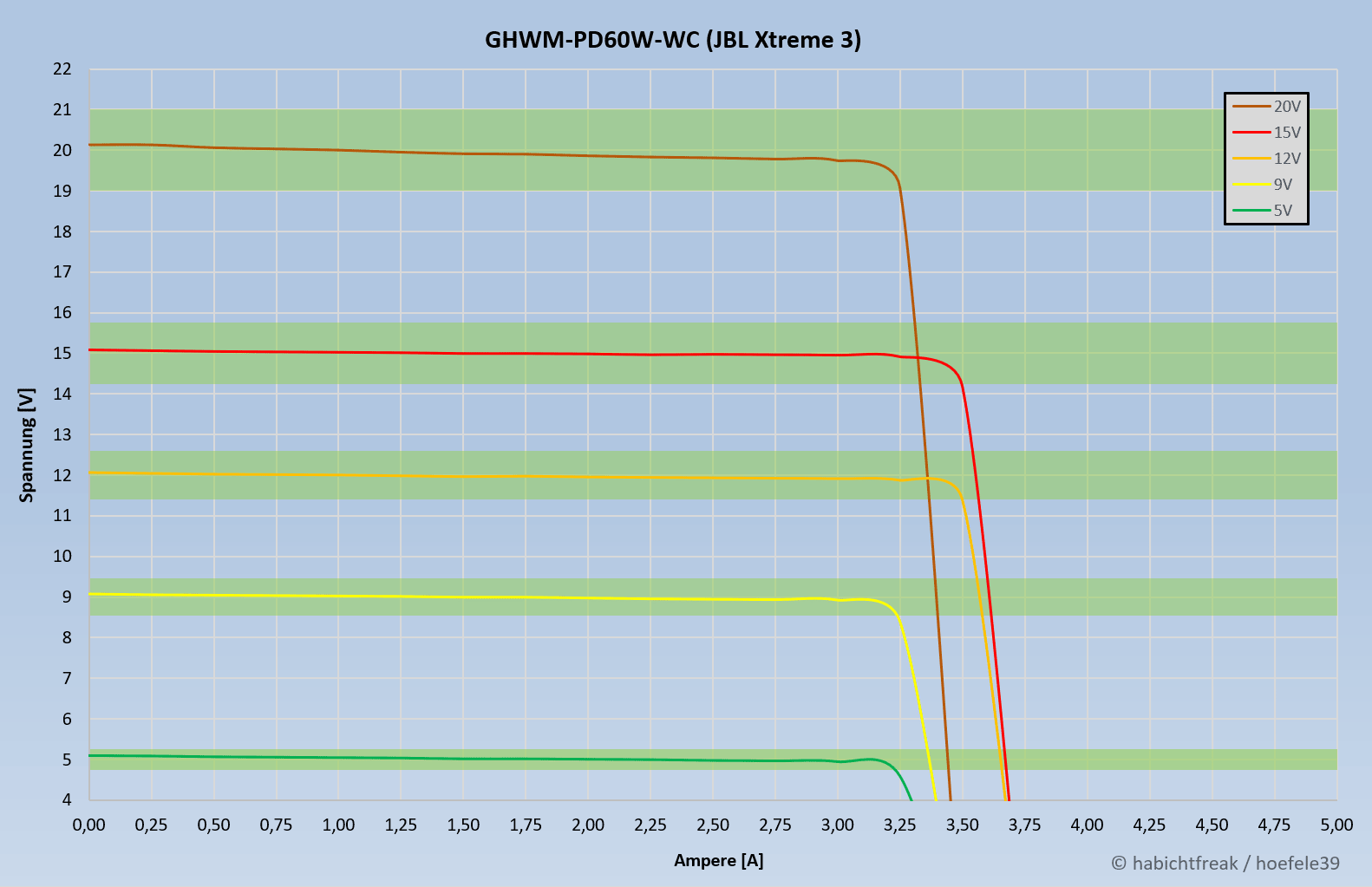

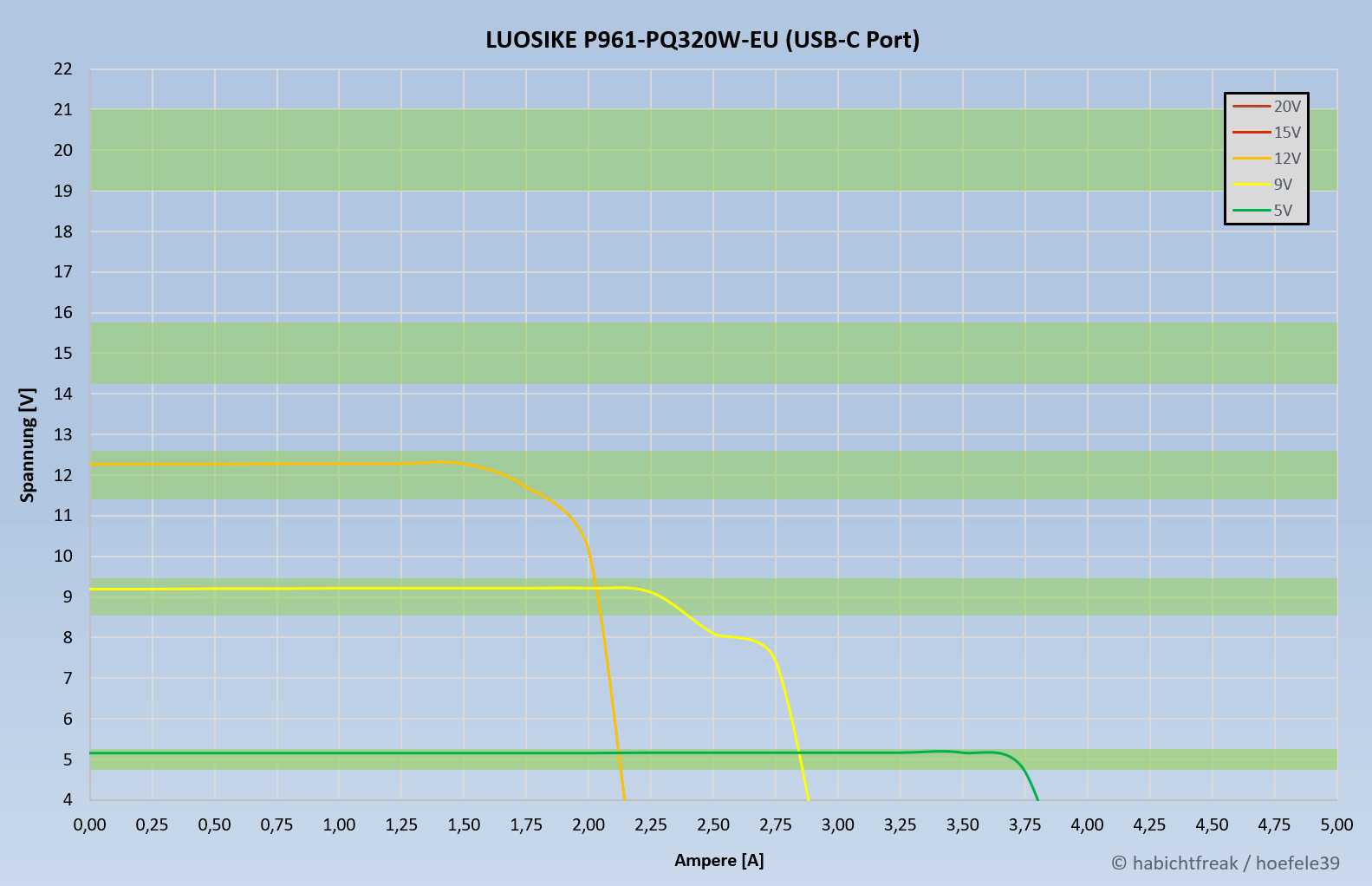

Die rote Linie zeigt die erlaubte Maximalspannung (105%), die blaue Linie die erlaubte Minimalspannung (95%) bzw. in neueren Diagrammen zeigt der hellgrüne Bereich den zulässigen Spannungsbereich. Im Titel des Diagramms befindet sich der Hersteller (sofern bekannt) die Modellbezeichnung und die Herstellerangaben zu Volt und Ampere.
Netzteil | Herstellerangaben | Messwerte | Anmerkung |
---|---|---|---|
Baxxtar USB Adapter | 5V 2A | ||
Lenovo C-P63 | 5V 1,5A | ||
LogiLink PA0094 | 5V 3,4A | ||
Marel-5V2000 | 5V 2A | ||
Nokia AC-10e | 5V 1,25A | ||
Powstro HKL-USB32 | 5V 3A | ||
Samsung Travel Adapter EP-TA50EWE | 5V 1,55A | ||
Samsung Travel Adapter ETA0U83EWE | 5V 1A | ||
Sony Ericsson EP800 | 5V 0,85A | ||
SWISSONE SP-X005 | 5V 0,5A | ||
Switching Adapter XCJ-021 | 5V 1A |
Netzteil | Herstellerangaben | Messwerte | USB-PD simultan |
Anmerkung |
---|---|---|---|---|
ASOMETECH CH009-H01 35W | USB-C: Max. 35W // 5-20V (Test) USB-A: Max. 18W // 5, 9, 12, 20V USB-C + USB-A: 5V 3,4A |
nein | Unterstützt nur 5V bei Nutzung beider USB Ports. | |

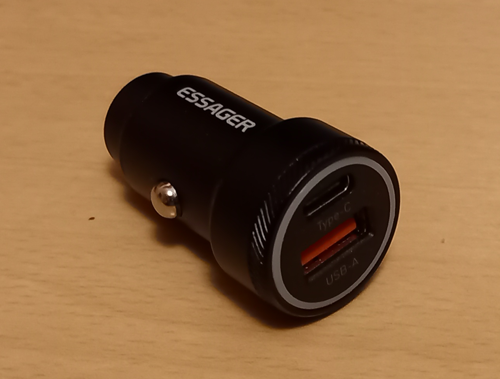

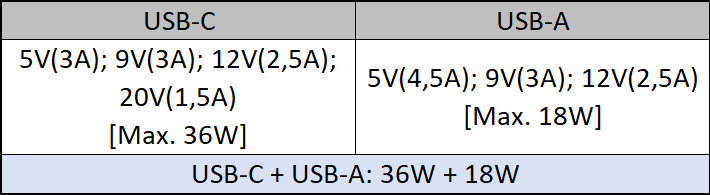

Essager ES-CC11 Car Charger 54W | USB-C: Max. 36W // 5-12V (Test) USB-A: Max. 18W // 5-12V USB-C + USB-A: Max. 36W + 18W |
ja | Unterstützt auf beiden USB Ports gleichzeitig PD, auch bei unterschiedlichen Spannungen. Getestet mit 12V/30W @ USB-C und 9V/14W @ USB-A. | |

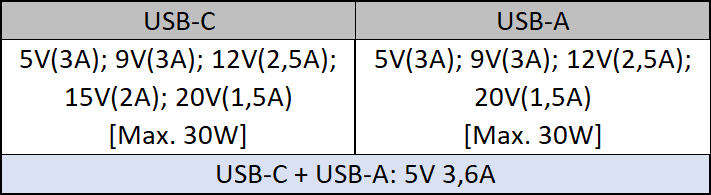

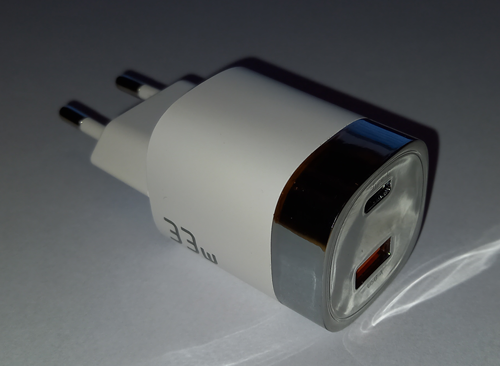

Essager JT-P18 33W | USB-C: Max. 30W // 5-20V (Test) USB-A: Max. 30W // 5-20V USB-C + USB-A: 5V 3,6A |
nein | Die Spannung bei 9V ist etwas zu hoch. Allerdings unterstützt dieses Netzteil neben 9V auch 10V. 10V ist kein Power Delivery Standard. Bei der Nutzung beider Ports steht ausschließlich 5V zur Verfügung. | |

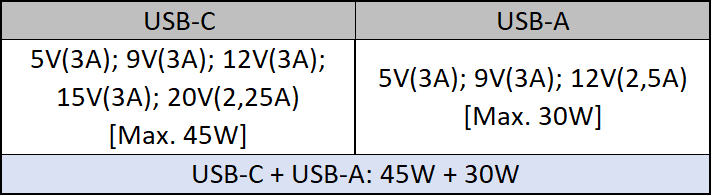

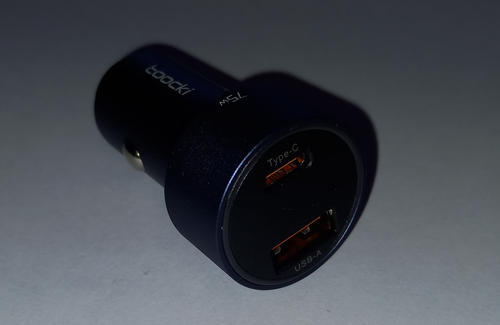

toocki TQ-CC08 Car Charger 75W | USB-C: Max. 45W // 5-20V (Test) USB-A: Max. 30W // 5-12V USB-C + USB-A: 45W + 30W |
ja | Unterstützt laut Hersteller auch 15 und 20V (nur USB-C). Dies kann ich nicht bestätigen. Unterstützt aber auf beiden USB Ports gleichzeitig PD, auch bei unterschiedlichen Spannungen. Getestet mit 12V/30W @ USB-C und 9V/14W @ USB-A. | |

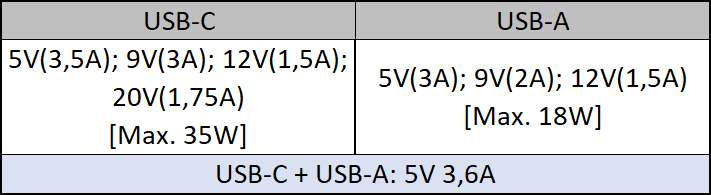

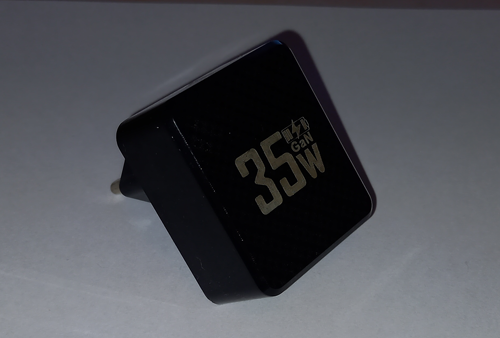

unbekannt BK306 35W | USB-C: 5-12V + 20V (Test) USB-A: 5-12V USB-C + USB-A: keine Angabe |
nein | Unterstützt laut Hersteller auf USB-C nur 5-12V und 20V, liefert aber auch 15V. Bei Nutzung beider Ports steht nur 5V zur Verfügung. Lässt man das Netzteil mit USB Kabel in der Steckdose und steckt ein zu ladendes Gerät an, startet das Netzteil leider nicht. Es muss zwingend am USB-A oder USB-C Port etwas eingesteckt werden, damit es aus seinem "Standby" erwacht. |
